SSD2系列电机软起动器是一款在线式电机软起动器，是集电力电子技术、微处理器技术和现代控制理论技术为一体的交流异步电动机软起动器。
通过控制串接于电源与被控电动机之间的三相反并联晶闸管实现三相交流异步电动机的软起动、软停止等功能，该产品能有效的限制异步电动机启动时的起动电压，可广泛应用于风机、水泵、输送类及压缩机等重载设备，是星/三角转换、自耦降压、磁 控降压等降压启动设备的理想换代产品。

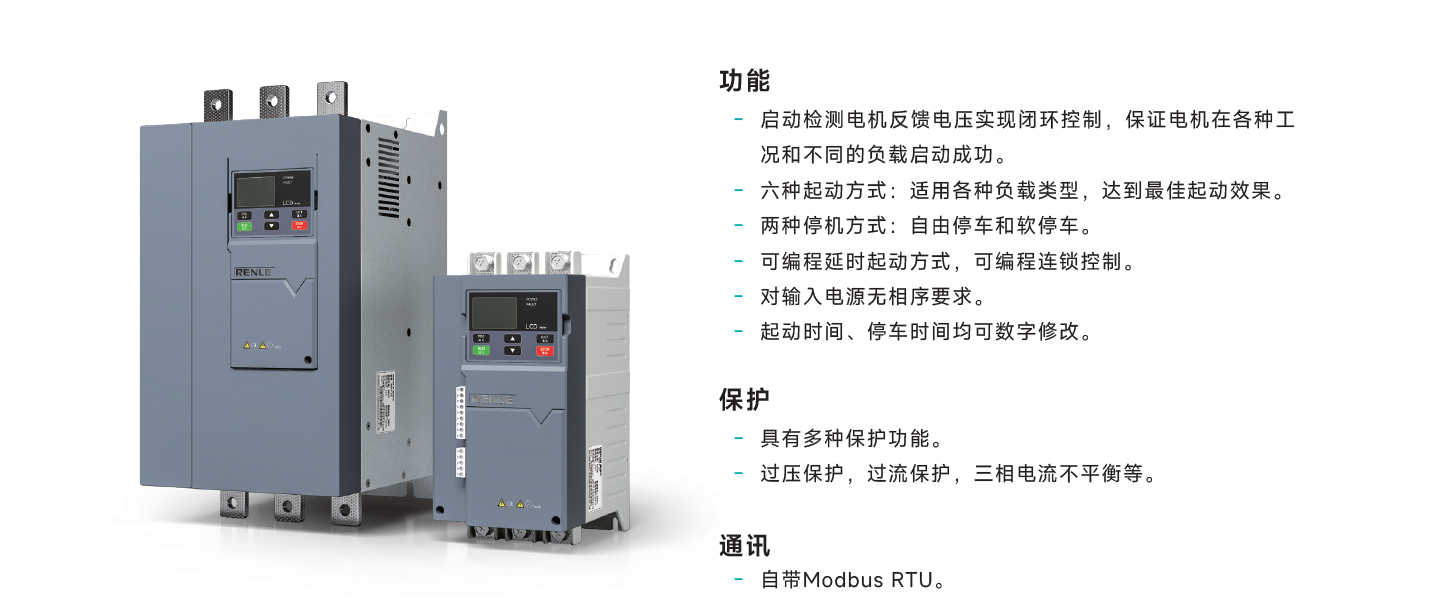

功能

-启动检测电机反馈电压实现闭环控制，保证电机在各种工况和不同的负载启动成功。

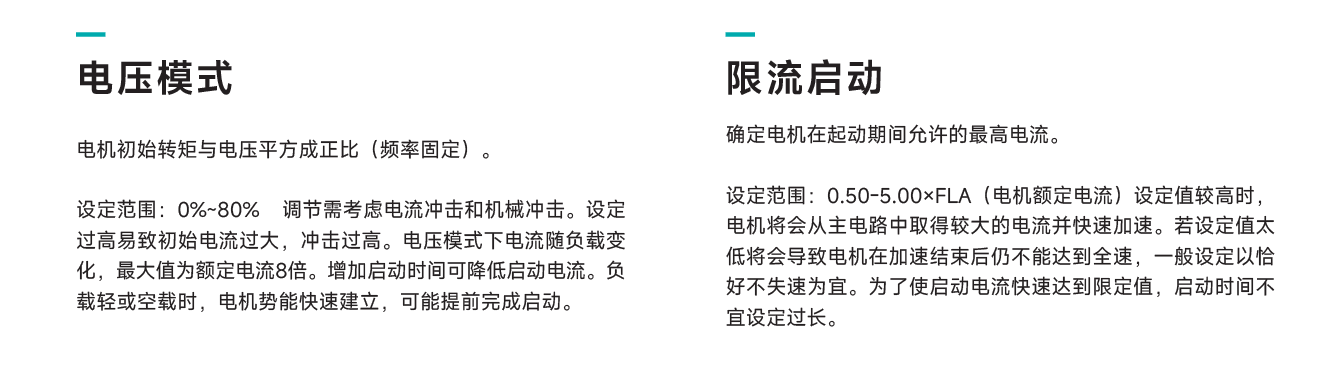

-六种起动方式：适用各种负载类型，达到最佳起动效果。

-两种停机方式：自由停车和软停车。

-可编程延时起动方式，可编程连锁控制。

-对输入电源无相序要求。

-起动时间、停车时间均可数字修改。

保护

-具有多种保护功能。

-过压保护，过流保护，三相电流不平衡等。

通讯

自带Modbus RTU。

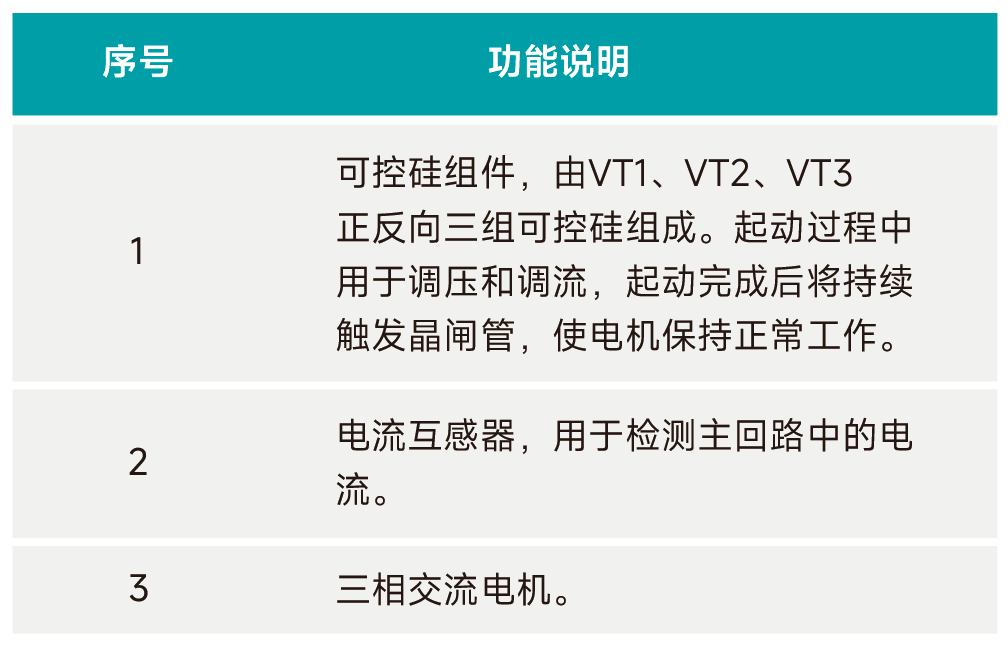

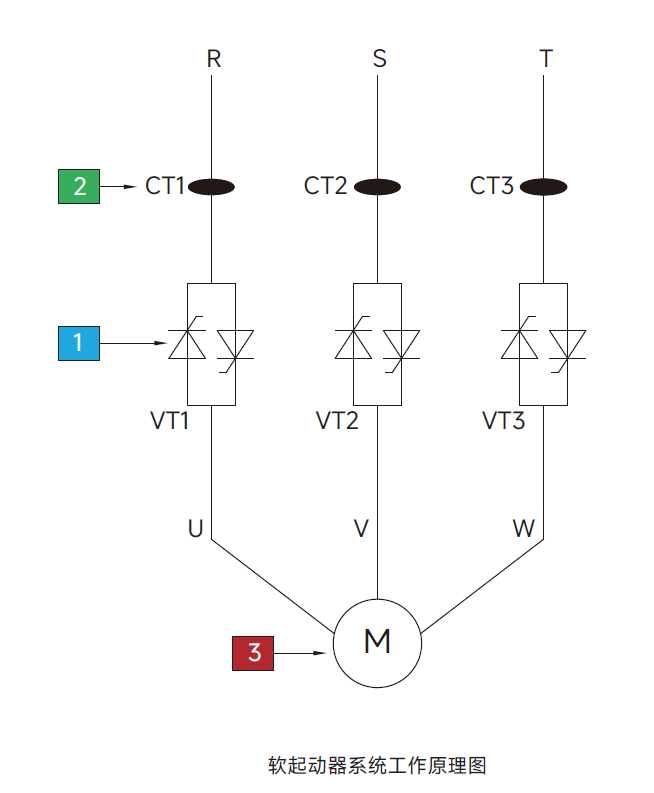

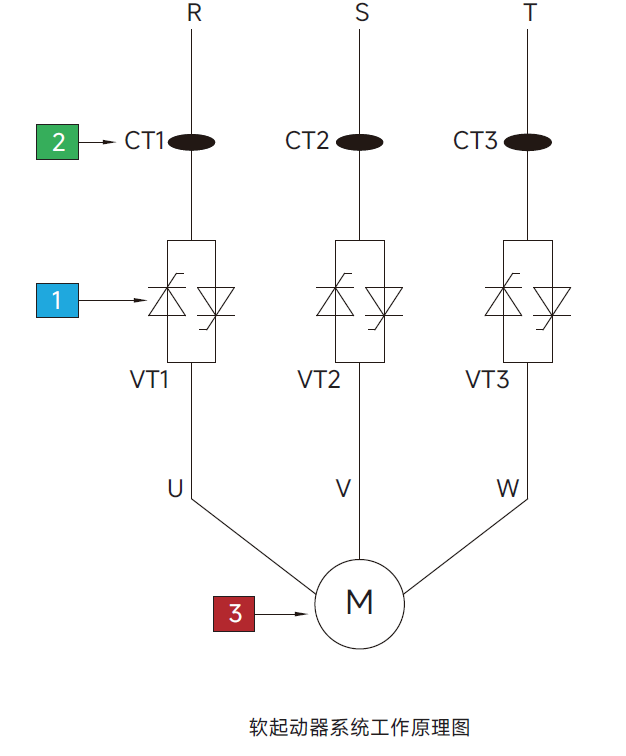

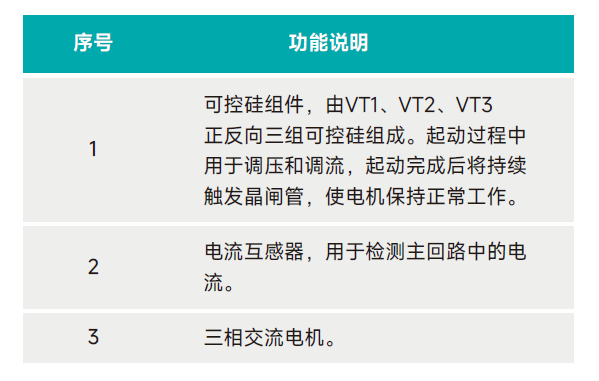

工作原理

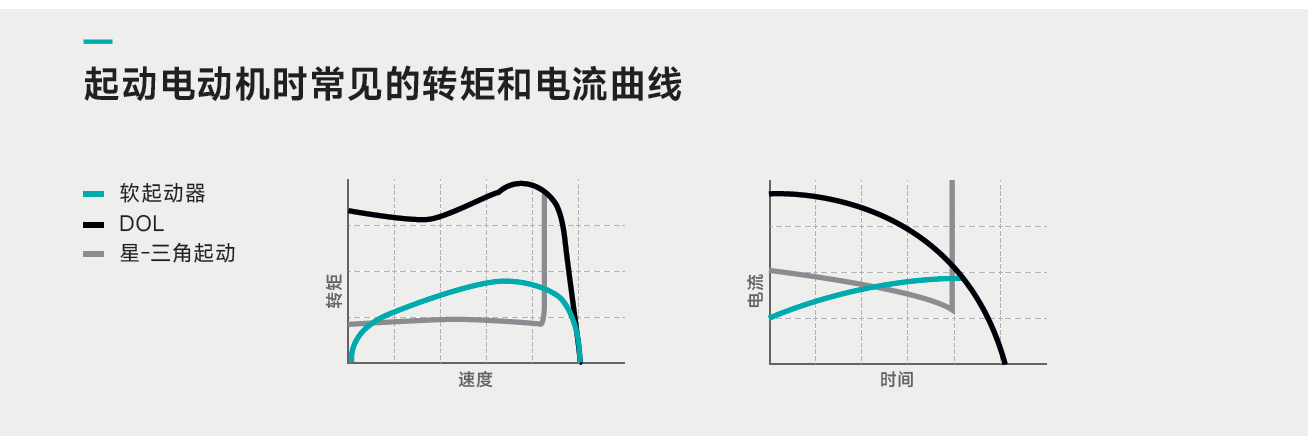

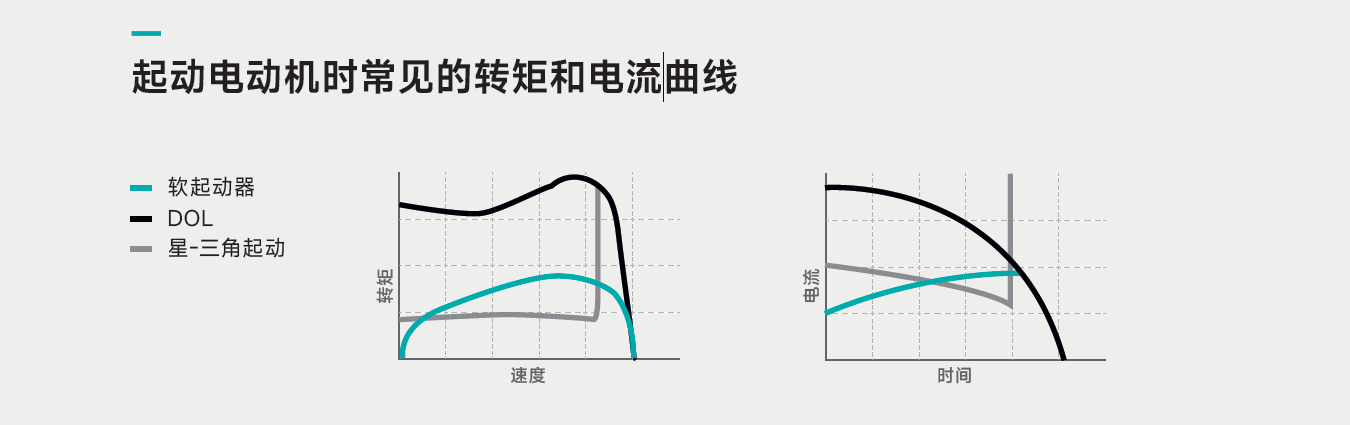

SSD2软起动器通过限制起动电流和起动转矩，能够可靠地防止起动过程中的机械冲击和电网压降。通过对可控硅导通角的控制，来降低电机起动电压，并在设定的起动时间内，将电机起动电压升高到额定电压。凭借这种电机电压的无阶跃控制，可以根据被驱机器的负载特性对电机进行调节，平缓加速机械设备，从而显著提高机械设备的运行性能，延长其使用寿命。总之：通过软起动/软停车，能够有效保护所连设备，确保生产运行平稳、可靠。

功能

SSD2系列电机软起动器提供对软起动器和电机的多种保护。其主要功能有：
-三相输入缺相保护，只有主电路加三相输入电源和一定的负载时才能启动；当R/S相缺相时软起动将不显示，T相缺相时软起动将显示上电缺相。
-温度过高保护，指起动器启动过于频繁，使可控硅组件温度过高(达85℃以上)；
-启动时间过长保护，启动时间过长对起动器和电机都是不利的，故出厂时启动时间限制为70.0s。根据具体负载这个时间可在5.0~200.0s设定；
-电子过载保护级别共分为1-6级，级别越高，保护越严格，级别越低保护越灵敏。用户可根据负载轻重的不同，设定不同的保护级别。

技术特征

主回路工作电压：AC380V（+10% ~ -25%）

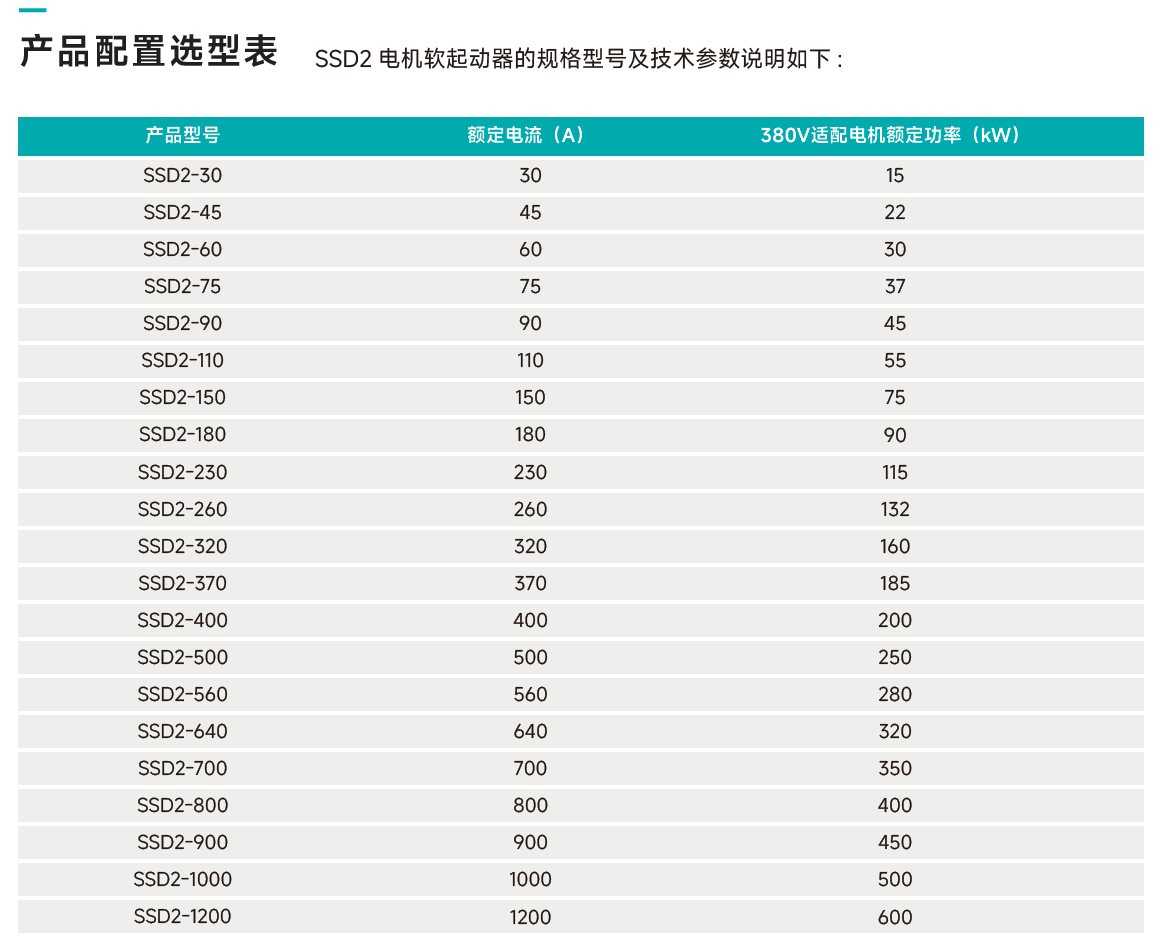

主回路工作电流：30A~1200A

主回路频率：50Hz/60Hz(±2%)，60Hz订货时需说明

软起动上升时间：1~120S

软停车时间：0~60S

限流倍数：0.5-5.0le

初始电压：0~80%Ue

冷却方式：在线式为风冷

通讯方式：RS485串行通讯
