一、 永磁同步电机

1.永磁同步电机原理

超高效永磁同步电动机转子由稀土永磁体提供励磁，转子不需要励磁电流。所以在电机运行时转子没有电阻损耗，定子减少电阻损耗，电机总损耗减少20%。其次，由于永磁电机的磁场由稀土永磁体产生，不需要定子增加无功励磁电流，可使的电机的功率因数大幅度提高，可达0.95-1，这样使得电机的定子绕圈中电流显著降低，从而提高电机的效率达2至6个百分点，达到并超过国际IE3-IE4标准，具有高效率、高功率因数、低运行电流、低温升、宽经济运行范围、高节电回报等特点。

2.永磁同步电机的优点

与普通电机相比，永磁同步电机有以下优点：

1) 转速恒定，为同步转速。

2) 功率因数高。永磁电机在正常运转时，转子转速和定子磁场转速一致，转子鼠笼条上没有电流，定子上感应电流减小，因此功率因数高。

3) 运行效率高。永磁电机正常运转时，由于转子上有永磁体，靠永磁体的磁场就可以保证电机的正常运转，因此转子鼠笼条没有电流，也就没有绕组损耗。转子铁耗也没有，因此效率较普通电机高的多。

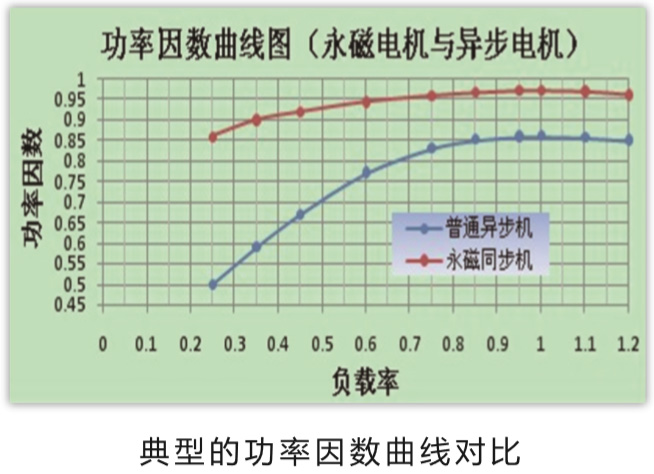

4) 具有较宽的经济运行范围。普通电机的经济运行范围一般为额定负载的60-100%，低于60%的负载时，电机的效率和功率因数曲线下降很快，运行效率和功率因数很低。而永磁电机的经济运行范围远比普通电机宽，不仅在额定负载时效率很高，而且在25-120%额定负载范围内都有较高的效率，效率曲线比较平滑，变化不大。电机效率基本不低于额定效率的80%。而普通电机在35%额定负载附近效率迅速下降，能低至30-40%。永磁电机在25%负载时，功率因数也可以达到0.9以上，越轻载功率因数越高，而普通电机在从额定负载时的0.85左右迅速下降到0.5以下。

5) 体积小，重量轻。由于永磁电机转子上应用了稀土永磁材料，损耗低，效率和功率因数高，达到同样的功率，在保证效率和功率因数的基础上，体积可以做的比普通电机小，重量轻。

6) 堵转转矩倍数高。普通电机堵转转矩倍数一般是额定转矩的1.6-2.3倍，而永磁电机的堵转转矩一般可达2.4倍以上。

7) 可以实现低速高效率。普通电机10极以上的电机很少，因为转速越低，效率越低。永磁电机可以把技术做的很高，有24极甚至32极。转速做的很低，可以对一些设备采用直驱，省去减速设备，从节能的角度来讲，可以提高效率。

二、雷诺尔RNB2000系列同步变频驱动器

1.产品特点

RNB2000系列变频器是一款高性能矢量变频器，功能丰富、强大、性能优异稳定，可驱动三相交流异步电机或三相交流永磁同步电机，在控制和调节电机的转矩和速度、低速高转矩输出等方面，具有良好的动态性能、超强的过载能力。支持多种IO扩展板卡、多种PG板卡、多种通讯扩展板卡，广泛用于各种自动化生产设备及各类自动化生产线。

1) 采用美国TI公司电机控制专用数字信号处理器(DSP),主频可达150MHZ。

2) 采用的过Infineon第四代IGBT模块，结合其175℃最高结温特性，运用新颖的PWM调制方式，进一步降低了开关损耗，是的驱动器在50℃环境温度下，也无需降额使用。

3) 支持异步电机和永磁同步电机驱动。

4) V/F控制模式下，高精度的电流限制控制，使得驱动器无论是快速加减速还是堵转，都不会出现过流报警，可靠的保护驱动器；矢量控制模式下，高精度的转矩限定控制，使得驱动器可以按用户工艺控制要求，输出强劲的转矩或柔和的转矩，可靠的保护机械设备。

交流永磁同步机

5) 过程PID控制，具有丰富的给定和反馈方式。

6) 支持直流电源的输入，方便用户组成公共直流母线的应用方案。

7) 过压失速保护。

8) 欠电压调节。

9) 过流失速保护功能。

2.产品使用环境

产品安装场所：户内

环境温度：最高温度：+40℃； 最低温度：-10℃

海拔高度：< 1000m。

日平均相对湿度：不大于95%；

月平均相对湿度：不大于90%。

地震烈度不超过8度。

户内环境污秽等级：Ⅱ级
