EPS全称是Emergency（紧急的）power（电力）supply（供给），是当今重要建筑物中为了电网保障和消防安全而采用的一种应急电源。其原理为，在电网正常时，由电网经互投装置给重要负载供电，当电网断电后，互投装置立即投切至逆变电源供电，当电网恢复时，应急电源将恢复为电网供电。

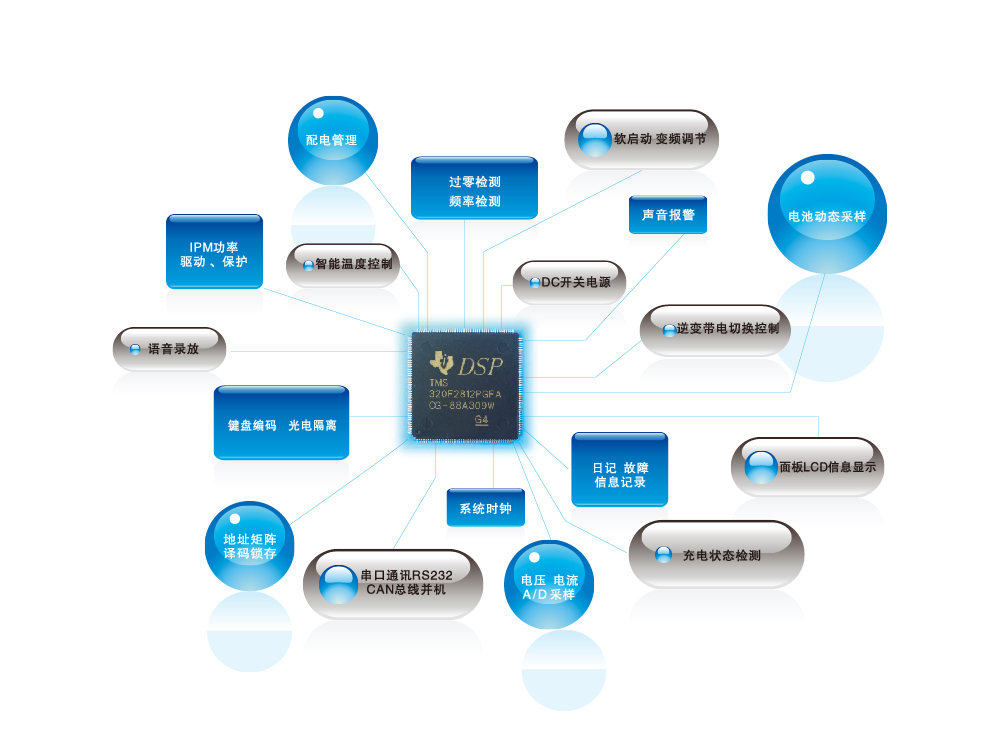

控制原理图：

产品特点：

RNE系列智能型全数字EPS应急电源具有自主知识产权、独立研发、功能模块化、控制数字化、运行智能化等优异的技术。

1、采用T|公司的32位DSP数字信号处理器2812﹐该芯片是目前国际市场上功能强大的32位DSP处理器、其运行速度高达150M|PS。

2、独创的优化SPWM核心控制算法完成正弦波逆变、与常规EPS电源相比其功率器件的损耗可降低一半，输出电压高次谐波减少近一倍。

3、功率器件采用日本三菱第5代高速智能功率模块(IPM)，具有过流、短路、过热和驱动电压过高、过低等完善的保护功能。

4、具备优异的电池定期自动放电功能﹐解决电池因长期不放电 而导致电池放电失效的难题。

5、可查询超过1000条精确到秒的日志及故障记录信息。

6、将控制板、检测板、滤波电容、功率模块及驱动板集中安装在带电磁屏蔽层的机箱中﹐有效解决电磁干扰等技术难点。

7、智能充电系统具有过流、过压、 过充保护等功能˙,同时动态对所使用电池进行检测﹐准确定位失效电池并发出告警信号﹐使蓄电池使用寿命更长。

8、具备完善的输出配电管理功能、实时监控各支路有效运行状态﹐具有开路、过载、短路等故障报警指示及保护功能。

9、对工作温度实时进行全数字检测﹐通过监测数据分析结果对风扇实现全智能控制 。

10、宽屏LCD/TFT液晶显示屏﹔流程式操作界面﹐内容丰富直观。

11、具有实时监控的RS232、RS485、CNA等多种通信 接口﹐满足ICP/IP协议﹐适用LAN\WAN和|NT-ERET网络监控﹐还具有消防联动接口﹐可实现远程监控。

技术指标：

输入

电压：380VAC±15%

相数：三相四线制

频率：50Hz±5%

输出

容量：按设备铭牌标识

电压：380V±5%

频率：50Hz±1%过载能力：120%正常工作、超150%1s内强制保护

保护：欠压、过压、过载、缺相、短路、过温、蓄电池过充、过放等故障保护

电池：免维护阀控式铅酸蓄电池

转换时间：特殊场合≤0.25s 一般场合≤3s

备用时间：标配：90min、可根据客户环境需要定制不同应急时间。

显示屏：LCD、TFT

工作环境

噪音: 市电无噪音；应急时≤ 55dB

湿度: 0-95%

温度: -10℃-40℃ 最佳工作温度：25℃

海拔高度: ≤2500M

适应负载：适用阻性负载；容性负载；感性负载；混合负载

产品型号说明：

主要型号：

三相RNES系列：3、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200kVA 等不同规格。

电池选配：

RNES系列机柜尺寸与线径参考表

机柜配置及尺寸一览表

线径选择参考表

机柜外形与尺寸参考表

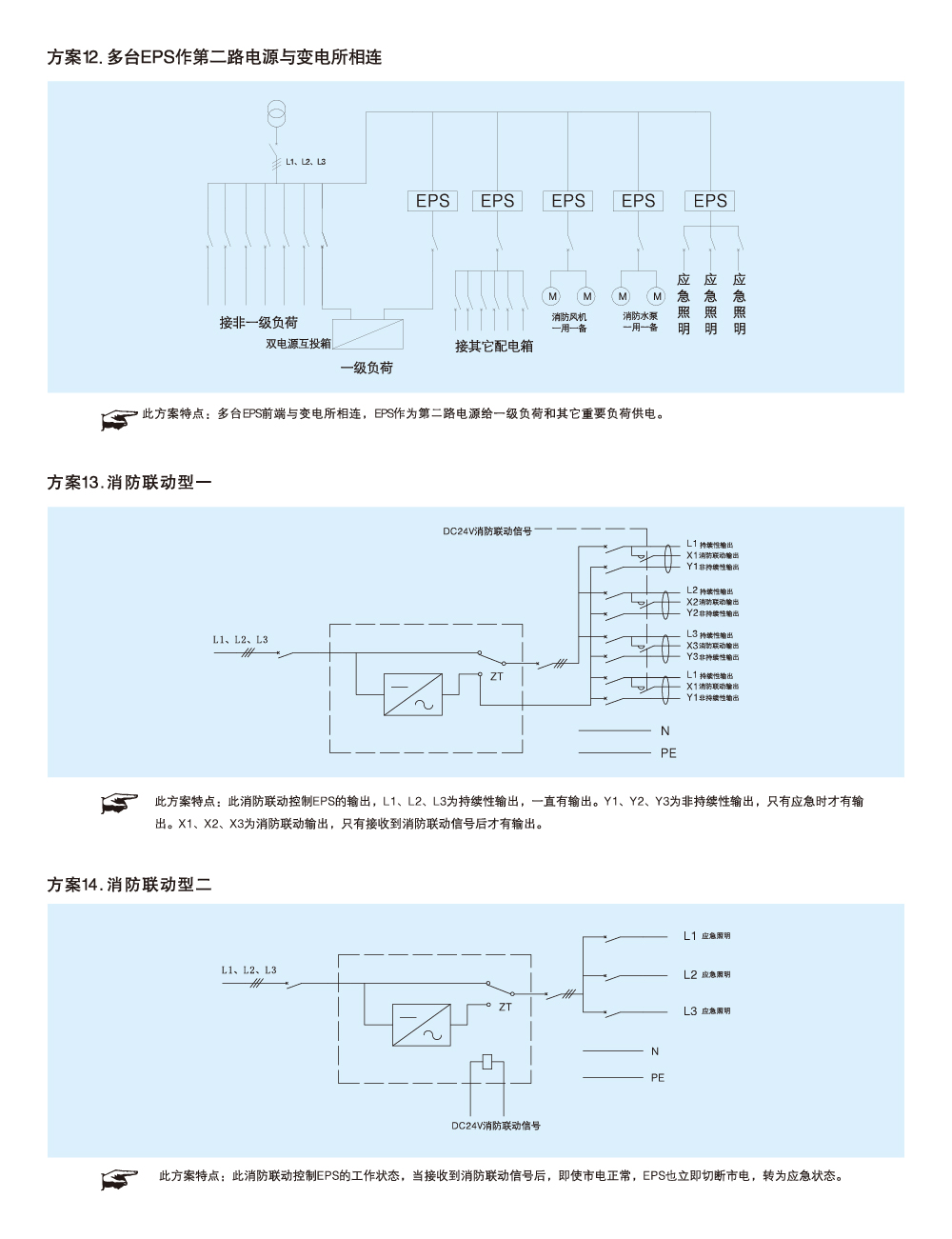

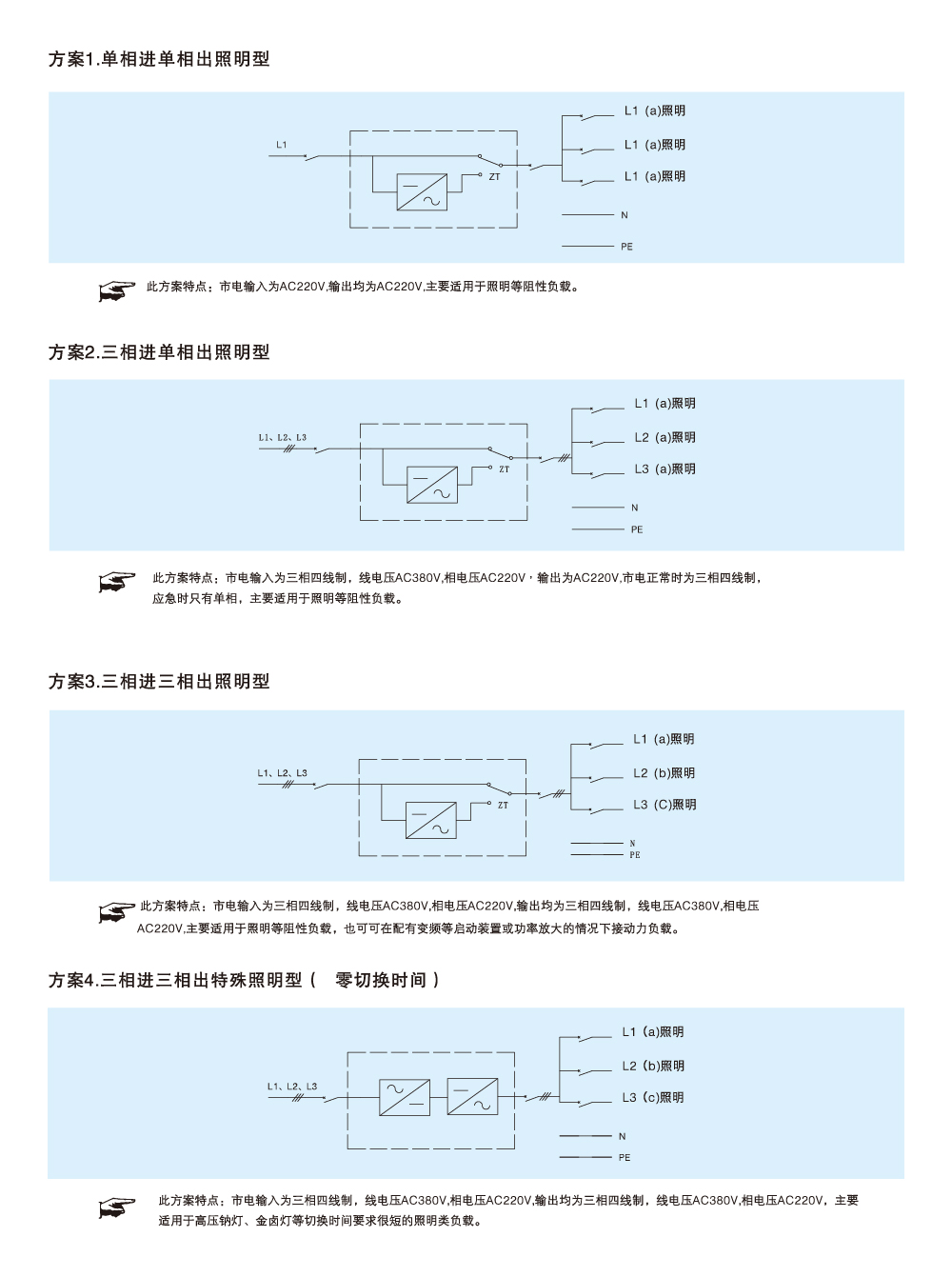

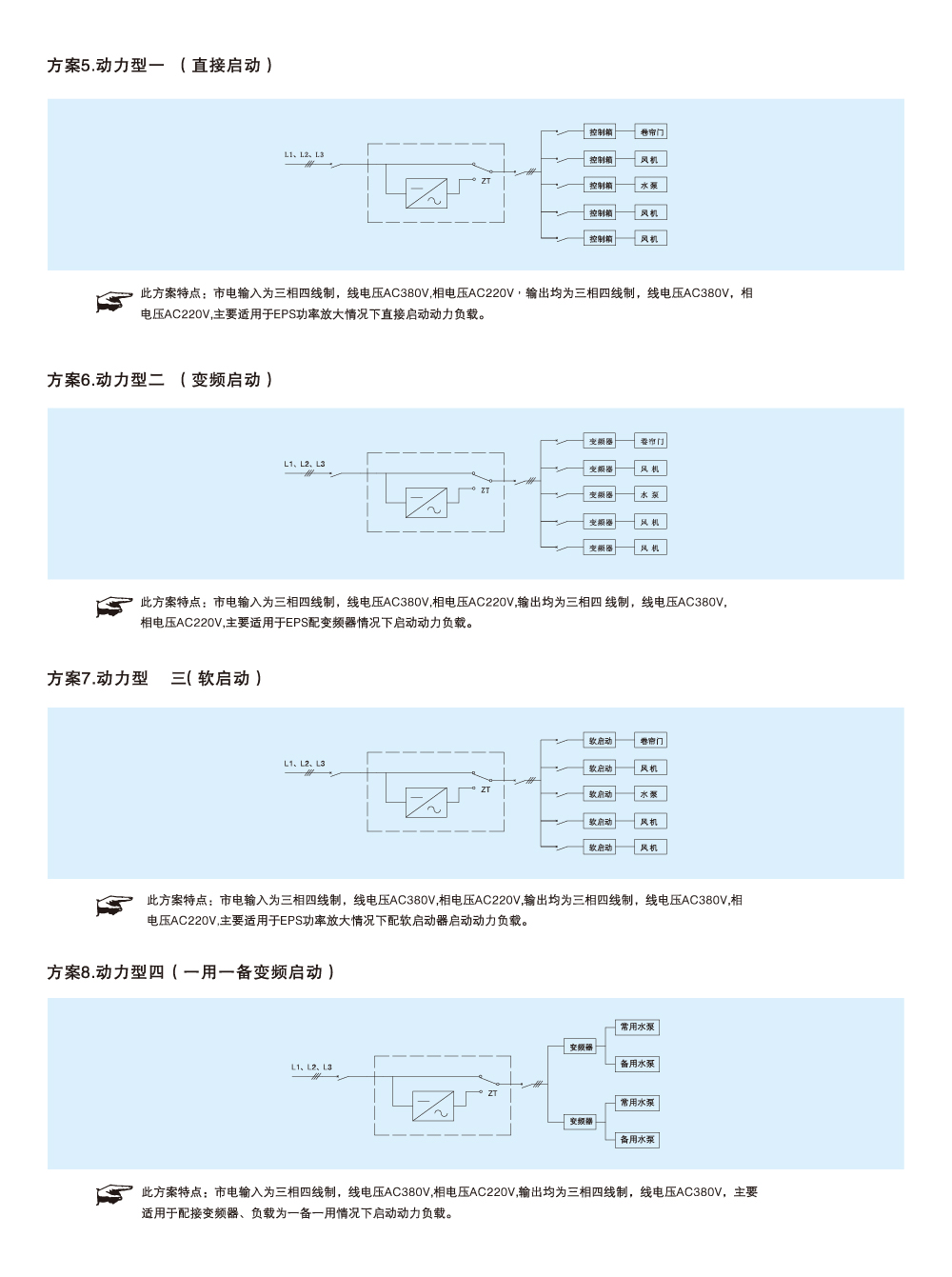

方案图
